Composizione impianto

Impianto di aspirazione e stoccaggio polveri derivanti da lavorazioni meccaniche su materiali compositi e materie plastiche. L'installazione risulta conforme alla direttiva macchine 2006/42/CE ed alla direttiva ATEX 2014/34/UE. L'impianto è composto da:

depolveratore a controlavaggio (sottostazione) con coclea per lo scarico automatico
sistema di scarico polveri e trasporto pneumatico in container
container scarrabile di accumulo polveri
ventilatore centrifugo a trasmissione
traliccio di sostegno ventilatore
quadro di comando con inverter per la regolazione del regime di rotazione del ventilatore
collettore aspirante e camino di espulsione in atmosfera

Immagini

depolveratore controlavaggio con scarico a coclea e linea di trasporto pneumatico in container scarrabile

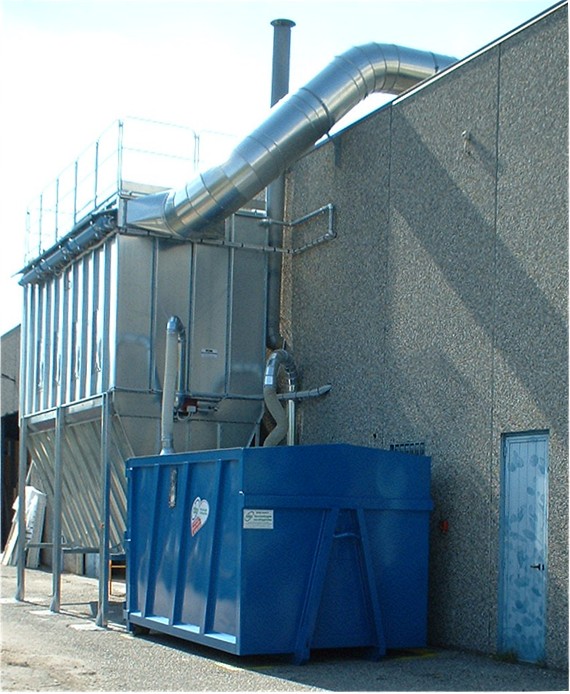

depolveratore controlavaggio scarico a coclea con sistema pneumatico di carico container scarrabile

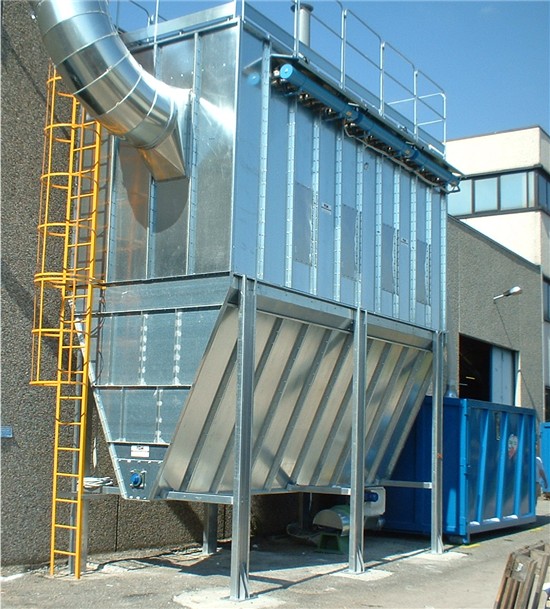

Depolveratore a controlavaggio a maniche, fungente da sottostazione, posizionato esternamente allo stabilimento. Le polveri separate vengono estratte da una coclea ed inviate al container scarrabile tramite un sistema pneumatico di trasporto continuo. Il depolveratore è completo di portelli cedevoli (antiscoppio) e di scaletta con ringhiera per l'accesso ai portelloni superiori.

ventilatore centrifugo a trasmissione posizionato su traliccio

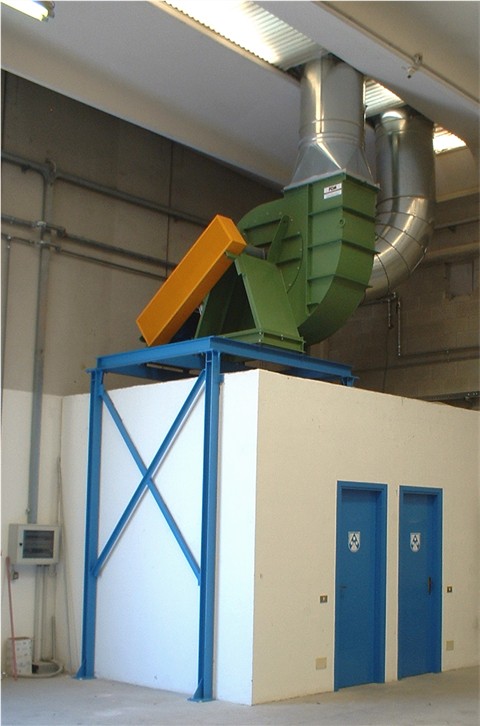

Ventilatore centrifugo a trasmissione ad alto rendimento, posizionato internamente allo stabilimento su apposito traliccio dotato di supporti antivibranti.

quadro di comando ventilatore con inverter , linea di scarico e sistema di lavaggio maniche

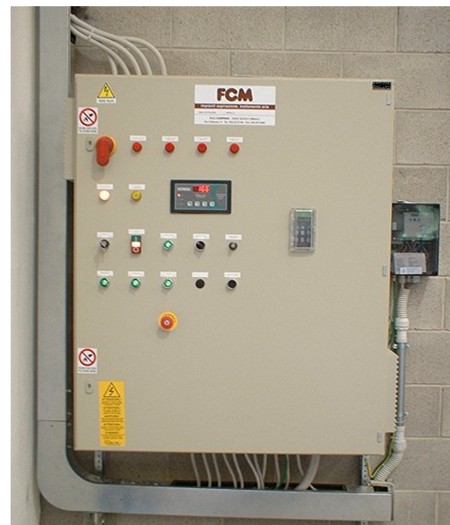

Quadro elettrico per la gestione dell'impianto. In particolare il quadro varia in automatico, tramite inverter, il regime di rotazione del ventilatore in base al numero ed alla tipologia di bocche aspiranti impiegate (ovvero aperte). Il quadro gestisce inoltre il funzionamento della linea di scarico polveri, nonché del sistema di lavaggio maniche del depolveratore (funzione economizzatore)

tubazione aspirante con stacchi dotati di serrande pneumatiche

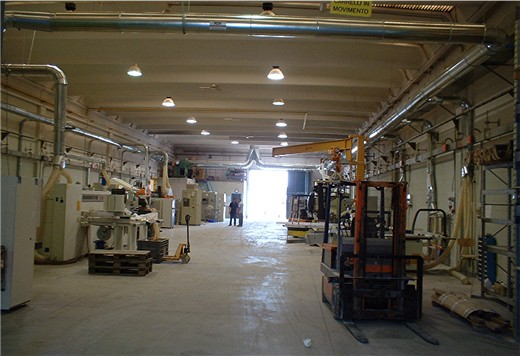

dettaglio del collettore aspirante, tubazioni curve stacchi e serrande pneumatiche

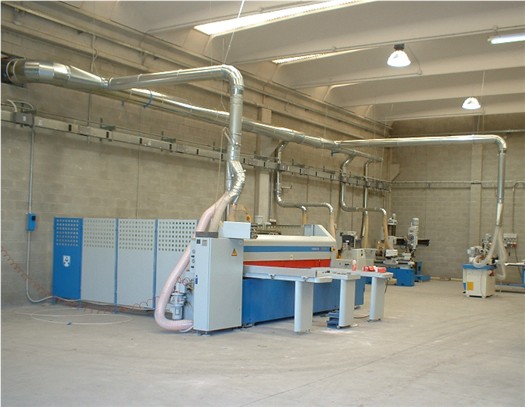

Collettore aspirante diramato ai vari macchinari, è previsto l'impiego di serrande pneumatiche per le principali macchine utensili.
