Descrizione
Il ventilatore centrifugo è formato essenzialmente da una girante racchiusa all'interno di una cassa che reca gli attacchi di ingresso ed uscita del fluido trattato. La girante può essere calettata direttamente su un motore elettrico (accoppiamento diretto), oppure su un albero di trasmissione a sua volta collegato al motore tramite giunto elastico o trasmissione a cinghie. La girante con il suo movimento rotatorio conferisce energia al fluido che la attraversa sotto forma di pressione.I parametri caratteristici del funzionamento del ventilatore per un dato fluido trattato sono: la portata elaborata, la prevalenza totale fornita, la potenza assorbita, il rendimento globale, il regime di rotazione ed i livelli di pressione e potenza sonora. In genere questi dati sono rappresentati su un grafico detto curva caratteristica del ventilatore.
Caratteristiche dei ns. ventilatori
La ns. produzione contempla molti modelli e diverse taglie di ventilatori, alcune particolarità sono:- differenti tipologie di giranti impiegate: pale avanti, pale radiali o pale rovescio (con pale sia piane che curve o a profilo alare)
- trasporto di: fluidi puliti, polverosi, o a girante attraversata dal materiale (materiali vari di modesta pezzatura)
- realizzazioni idonee per l'impiego in atmosfere esplosive conformi alla direttiva ATEX 2014/34/UE
- costruzioni idonee per alte temperature (per trasporto fumi derivanti da combustione, da forni, ecc...)
- differenti orientamenti ed esecuzioni (direttamente accoppiati, a trasmissione con ventilatore su sedia, su basamento, ecc...)
- costruzione in acciaio al carbonio, acciaio inox (AISI 304, AISI 316, ...), acciaio antiusura, rivestimenti anticorrosivi
- basamenti con supporti antivibranti, staffe per posizionamento a parete o su colonna
- accurata equilibratura della girante (ed eventuali pulegge, giunti) in grado G6,3 o G2,5 secondo UNI ISO 1940-1
- sportelli di ispezione nella cassa, attacchi per lo scarico condense
- tenute sull'albero di trasmissione nell'attraversamento della cassa, per evitare fuoriuscite di gas o polveri
- elevato rendimento aeraulico e rumorosità contenuta
- ripari fissi per impedire l'accesso a zone pericolose
Immagini
Di seguito sono riportate alcune fotografie dei nostri ventilatori, fare click sull'immagine per ingrandirla.

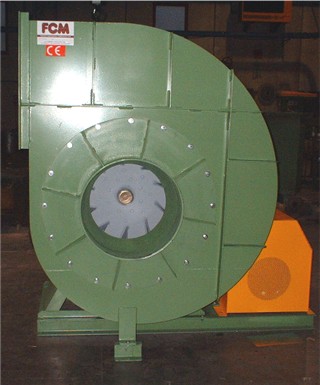

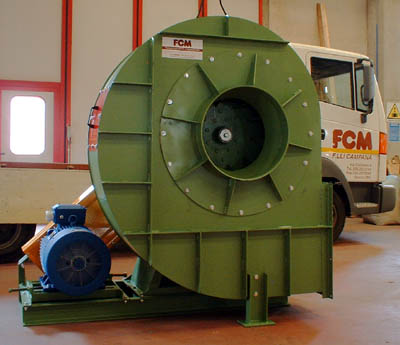

ventilatore a trasmissione con motore poggiato su basamento.

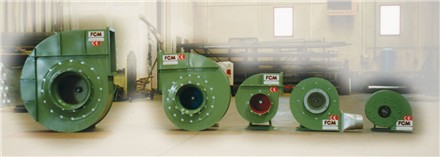

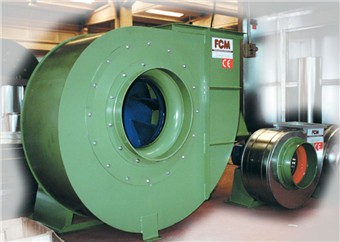

ventilatori di differenti taglie, a destra con girante pale rovescio a sinistra pale avanti

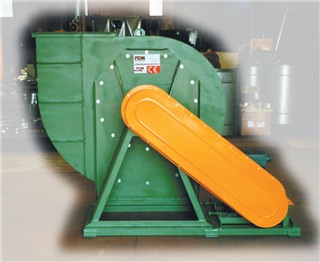

ventilatore centrifugo con trasmissione composta da: cinghie pulegge e monoblocco sul quale è calettata la girante.

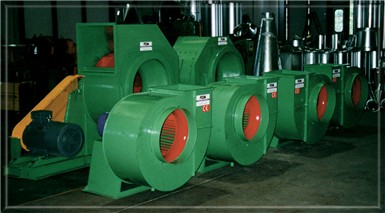

ventilatori direttamente accoppiati (davanti) e a trasmissione (dietro)

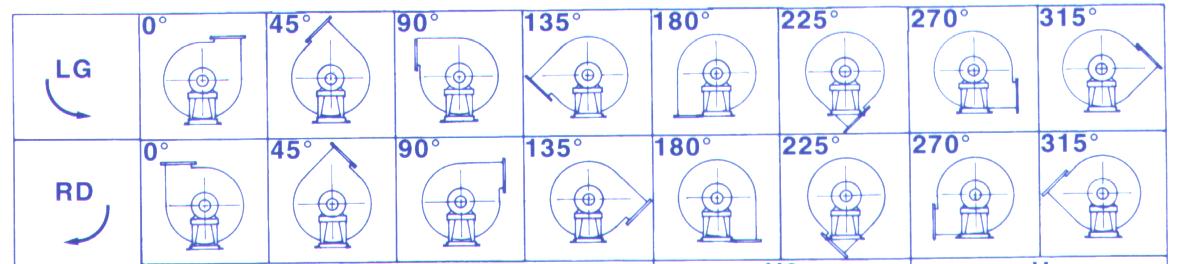

ventilatori con vari orientamenti

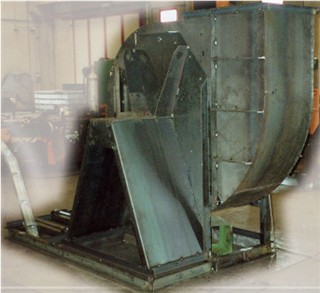

carpenteria di ventilatore a trasmissione in costruzione

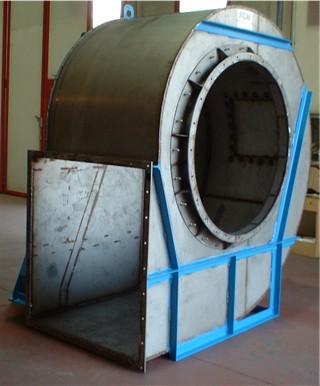

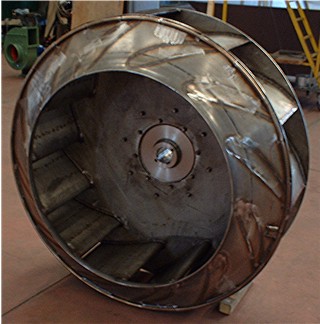

carpenteria in acciaio inox AISI 316 per ventilatore a trasmissione con girante inox con pale rovescio a profilo alare

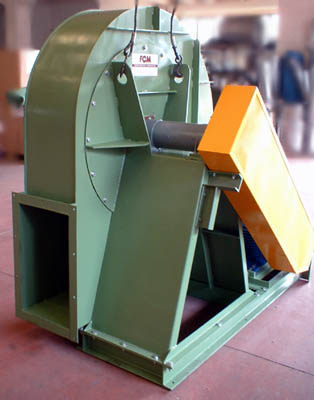

ventilatore a trasmissione idoneo per il trasporto di materiale
