Imp aspirazione solventi da vasche lavaggio
Composizione impianto
Impianto di aspirazione per la captazione e l'evacuazione di esalazioni composte da solventi (Composti Organici Volatili), provenienti da vasche per il lavaggio / sgrassaggio di pezzi per immersione. Particolare cura è stata riposta nella progettazione e nella scelta del posizionamento delle cappe, onde assicurare l'efficiente captazione degli inquinanti e garantendo nel contempo l'accessibilità ai mezzi di carico e scarico dei pezzi in lavorazione. L'installazione risulta conforme alla direttiva macchine 2006/42/CE, ed alla direttiva Atex 2014/34/UE. L'impianto è composto da:
- ventilatore centrifugo ad alto rendimento conforme Atex
- serie di cappe aspiranti poste a presidio delle vasche di lavaggio
- collettore aspirante
- camino di espulsione in atmosfera
Immagini

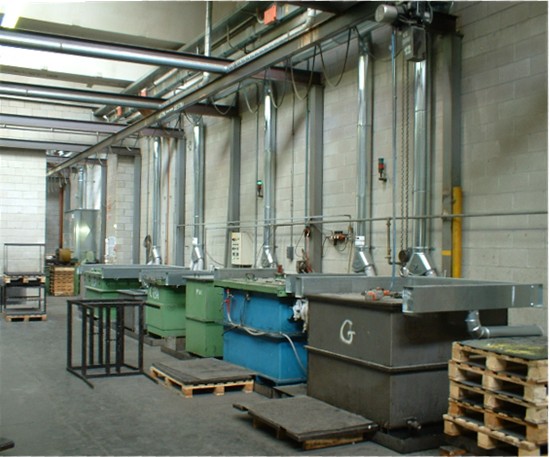

Collettore aspirante collegato ad una serie di cappe per l'aspirazione di solventi (COV), poste a presidio di vasche di lavaggio.

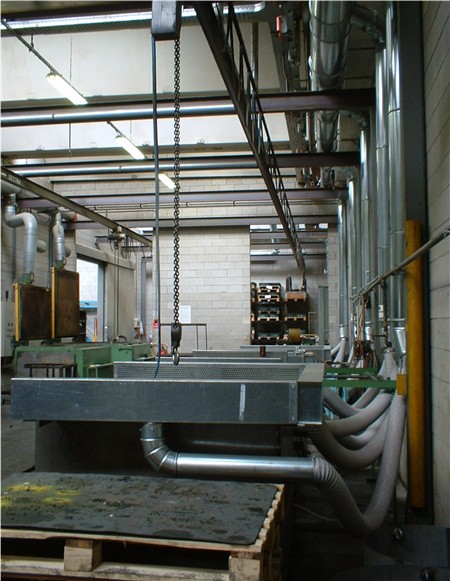

Il posizionamento perimetrale delle cappe permette di eseguire agevolmente il carico e lo scarico dei pezzi dall'alto.

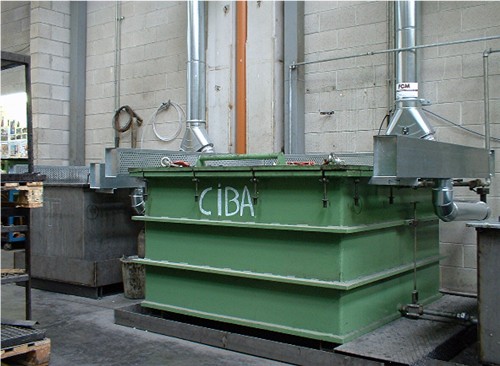

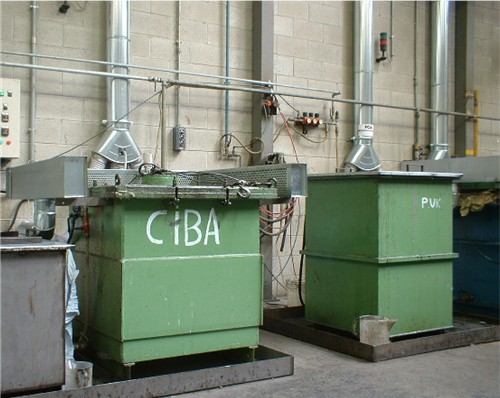

La conformazione delle cappe, in combinazione con la scelta della portata aspirata in funzione delle caratteristiche del solvente utilizzato, permette l'efficiente captazione dei vapori che si sollevano dalle vasche.

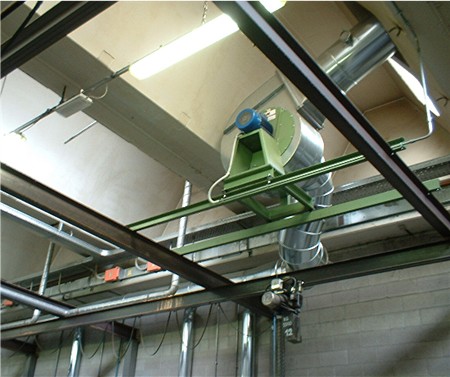

Ventilatore centrifugo Atex alloggiato superiormente tramite supporti antivibranti.
