Imp aspirazione fumi da forno TT
Composizione impianto
Impianto di aspirazione e depurazione fumi provenienti da forno per l'esecuzione di trattamenti termici su fili metallici (patentamento). L'impianto è progettato per un funzionamento in continuo, particolare cura è stata riposta nella scelta dei setti filtranti data l'elevata temperatura dei fumi. L'installazione risulta conforme alla direttiva macchine 2006/42/CE. L'impianto è composto da:
- ventilatore centrifugo a trasmissione ad alto rendimento
- depolveratore a controlavaggio tramite getti di aria compressa, con scarico polveri in un barilotto di raccolta
- ciclone separatore
- collettore aspirante
- cappe aspiranti a presidio del forno
- quadro di comando con inverter per la gestione dell'impianto in modo da ottenere il massimo risparmio energetico
Immagini

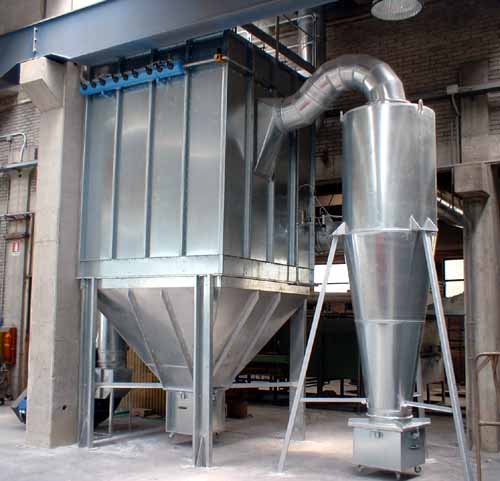

Depolveratore a controlavaggio per la depurazione dei fumi provenienti dal forno, il ciclone separatore funge da stadio di prefiltrazione.

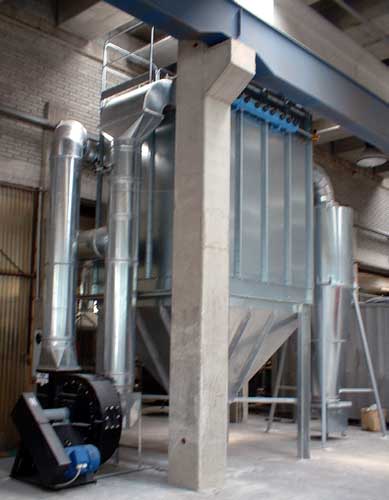

Ventilatore centrifugo a trasmissione collegato al depolveratore

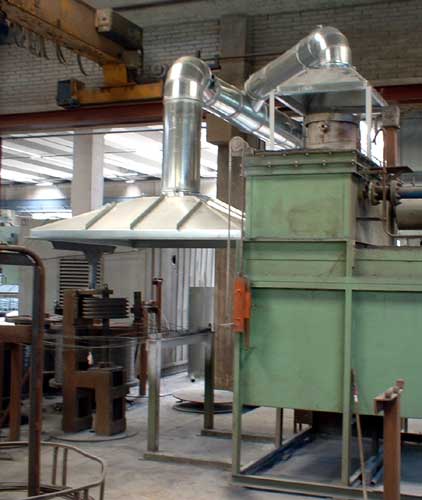

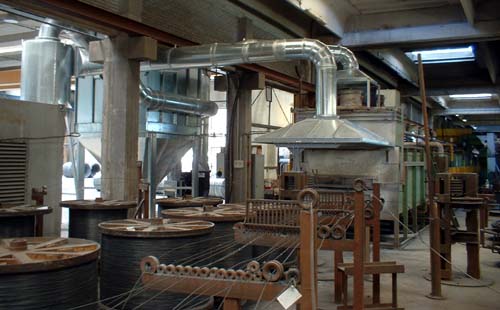

Cappe aspiranti poste a presidio della bocca di carico e dell'attacco scarico fumi del forno

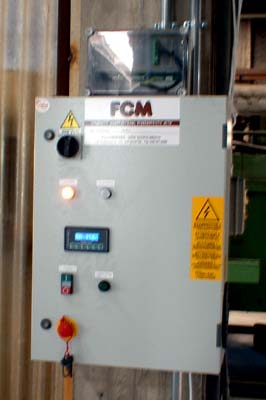

Quadro di comando dotato di inverter per la regolazione in automatico del regime di rotazione del ventilatore, onde ottenere il massimo risparmio energetico. Il quadro gestisce in oltre il sistema automatico di lavaggio delle maniche filtranti tramite getti di aria compressa, legato all'effettivo accumulo di polveri (economizzatore)
