Descrizione

Analogamente ai depolveratori a controlavaggio i gruppi filtranti a maniche sono impiegati per separare polveri, da un flusso di aria o gas. La differenza consiste nell'impiego di diversi tessuti filtranti che li rendono idonei a trattare polveri di granulometrie superiori così come trucioli. La rigenerazione delle maniche avviene invece per scuotimento meccanico.
La raccolta del materiale separato è realizzata in sacchi posti sul fondo del gruppo; oppure in alternativa, il materiale può essere convogliato direttamente in una bricchettatrice.

Caratteristiche

le principali caratteristiche dei ns. gruppi filtranti sono:

costruzione modulare con ampia scelta fra i modelli disponibili
costruzione in lamiera zincata o verniciata
carenatura completa della camera filtri e dei sacchi di raccolta
possibilità di installazione interna o esterna allo stabilimento
portine di ispezione alla camera filtri e portelli di accesso ai sacchi di raccolta
sistema di rigenerazione automatica delle maniche tramite vibratore elettro-meccanico
possibilità di impiego di differenti tipologie di maniche (cotone, poliestere, ecc ...)
maniche con sistema di aggancio rapido (snap-ring) per una veloce sostituzione
attacchi di ingresso materiale su entrambe i lati del gruppo, utilizzabili anche per il collegamento diretto al ventilatore
attacco per lo scarico dell'aria filtrata in atmosfera realizzabile sul tetto o a lato del gruppo
possibilità di accoppiamento diretto a bricchettatrice con apposita tramoggia (in sostituzione dei sacchi di raccolta)
possibilità di trasporto del gruppo completamente assemblato o smontato

Immagini

Di seguito sono riportate alcune fotografie dei nostri gruppi filtranti, fare click sull'immagine per ingrandirla.

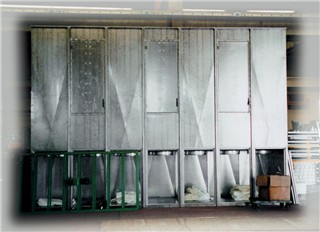

gruppo filtrante con n. 7 sacchi di raccolta

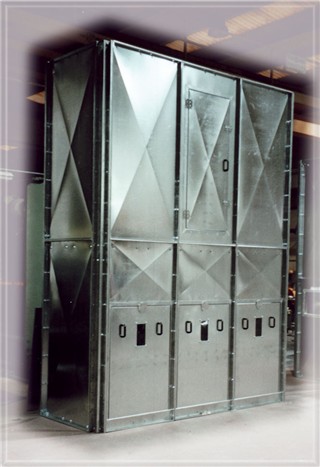

gruppi filtranti a maniche completamente carenati
con sacchi di raccolta materiale

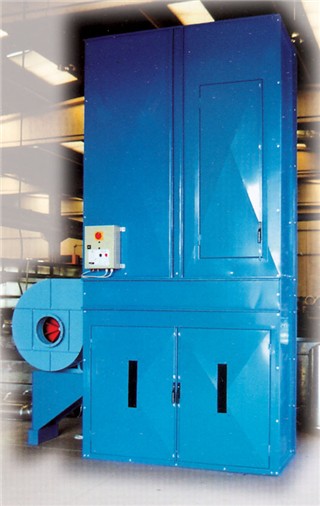

gruppo filtrante a maniche verniciato con ventilatore e quadro di comando

gruppo filtrante verniciato completo ventilatore centrifugo
e quadro di comando

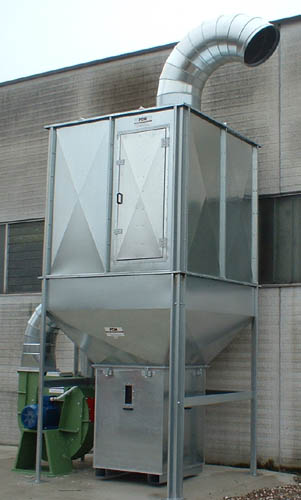

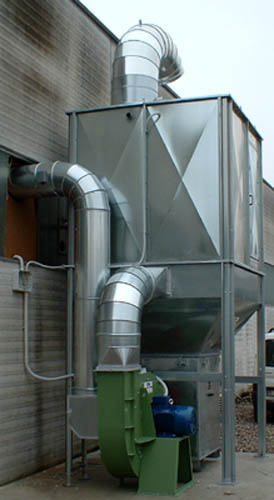

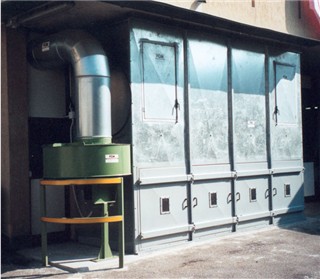

gruppo filtrante a maniche posizionato esternamente con ventilatore

gruppo filtrante posizionato esternamente completo di
ventilatore centrifugo

gruppo a maniche con scarico in bricchettatrice

gruppi filtranti accoppiati a bricchettatrice

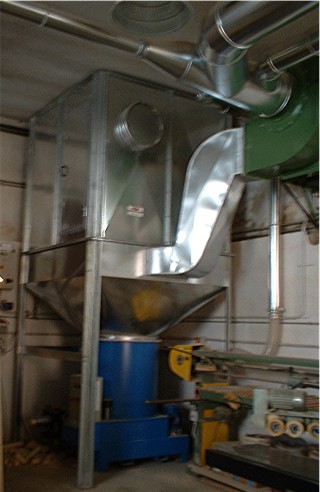

gruppo filtrante con scarico in barilotto

ventilatore e gruppo con scarico in barilotto

gruppo filtrante a maniche posizionato esternamente, accoppiato a ventilatore centrifugo, con scarico in un barilotto di raccolta.

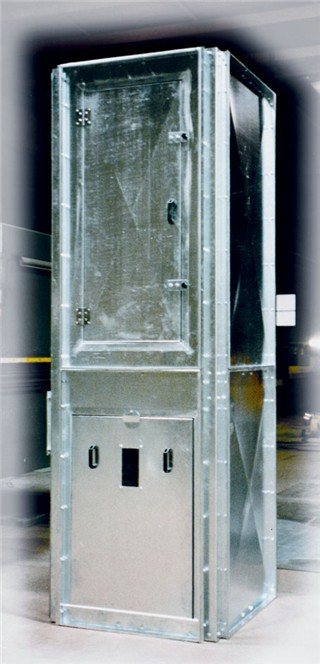

gruppo filtrante carenato con sportelli chiusi

gruppo filtrante carenato con sportelli aperti

gruppo filtrante carenato con sportelli di accesso alla camera
filtri ed al sacco di raccolta, chiusi ed aperti

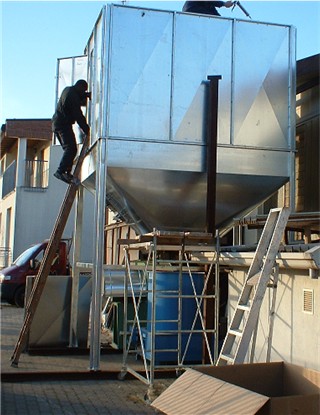

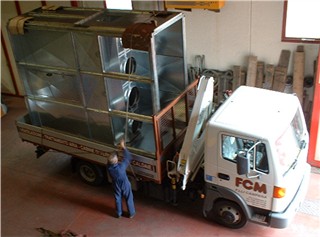

trasporto gruppo filtrante completamente assemblato

Realizzazioni

Esempio di un ns. impianto con gruppo filtrante a maniche
