Descrizione
Per lo svuotamento, in maniera automatica, del materiale contenuto nel silo di stoccaggio , ci si affida all'estrattore.In particolare l'estrattore a balestra risulta formato da due parti:
- una sezione interna posta nella camera di stoccaggio del silo, dotata di una coclea atta ad estrarre il materiale ivi contenuto, ed una coppia di balestre ruotanti sopra la coclea che smuovono il materiale
- una testata esterna dove viene alloggiato il motore elettrico che aziona il sistema, e la bocca di scarico materiale
Caratteristiche ns. estrattori
Altre caratteristiche e/o accessori dei ns. estrattori sono:- motovariatore per la regolazione della portata estratta
- serie di interblocchi per la protezione dei ripari di accesso a zone pericolose
- sistema anti intasamento allo scarico
- valvola stellare (rotocella) allo scarico
- plenum o deviatori allo scarico per il convogliamento del materiale a differenti destinazioni (ad es. caldaia o scarrabile)
- albero inclinato di sbancamento posto centralmente al silo
- sistema di giunti meccanici atti a compensare disallineamenti sull'asse coclea dovuti a deformazioni sotto sforzo o tolleranze della carpenteria
- disegno e lavorazione accurata dei particolari meccanici, a seguito del dimensionamento a fatica, svolto adottando i severi criteri imposti dalle normative per il sollevamento
Immagini
Di seguito sono riportate alcune fotografie di estrattori a balestra, fare click sull'immagine per ingrandirla

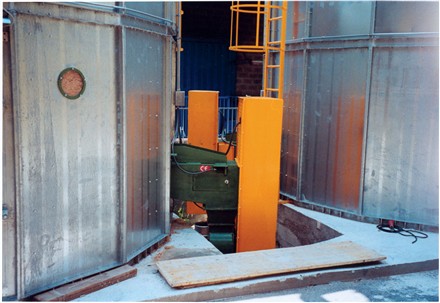

coppia di estrattori alloggiati sul fondo di silo

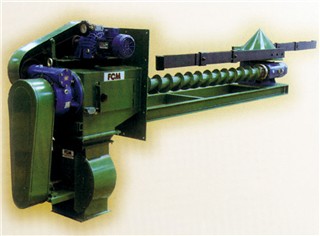

estrattore a balestra completo di variatore e valvola stellare
coppia di estrattori a balestra pronti per il trasporto

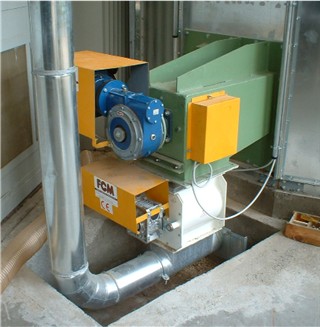

estrattore completo di valvola stellare raccordato ad impianto di trasporto materiale
Realizzazioni
Alcuni esempi di ns. impianti con estrattori:- Impianto completo per fabbrica serramenti
- Impianto aspirazione con silo, estrattore e coclea di carico
