Composizione impianto

Impianto di aspirazione per polveri, trucioli e segatura derivanti da lavorazioni meccaniche su legno, composto da:

silo di stoccaggio poligonale con fondo rialzato per alloggio estrattore
estrattore a balestra a portata variabile
valvola stellare (rotocella) sullo scarico estrattore
plenum per lo scarico del materiale in alternativa alla coclea o all'attacco aspirante
attacco aspirante per il convogliamento del materiale tramite trasporto aeraulico
coclea di trasporto inclinata per il carico del materiale estratto su cassone
ventilatore centrifugo a trasmissione, ad alto rendimento, adatto per il trasporto di materiale
collettore aspirante diramato all'interno dello stabilimento
quadro di comando impianto, con inverter per la regolazione automatica del regime di rotazione del ventilatore centrifugo

Immagini

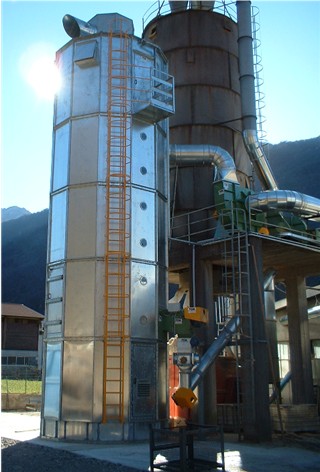

Silo di stoccaggio poligonale componibile, realizzato in lamiera zincata di prima scelta, dotato di fondo rialzato rispetto al piano di campagna.
Lo scarico materiale dall'estrattore si trova rialzato da terra ad una quota sufficiente per l'applicazione della valvola stellare e della coclea di trasporto.
Con questo sistema non si ha la necessità di eseguire uno scavo nella fondazione del silo per l'alloggio della testata dell'estrattore.

estrattore valvola stellare e coclea di trasporto

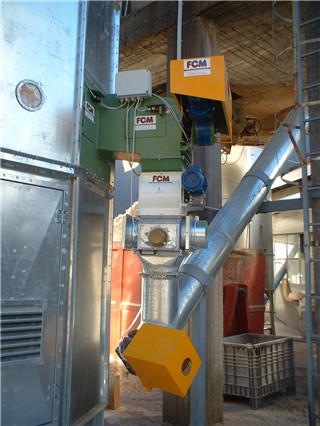

Estrattore rialzato collegato a valvola stellare, e con possibilità di convogliare il materiale alla coclea di trasporto sottostante, o in alternativa ad un sistema di trasporto pneumatico.
Il macchinario è dotato di una serie di sensori per evitare l'intasamento della linea di scarico.

ventilatore collegato a silo di stoccaggio

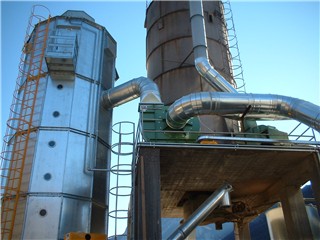

Ventilatore poggiato su soletta con relative tubazioni di collegamento al silo.

ventilatore a trasmissione per trasporto materiale

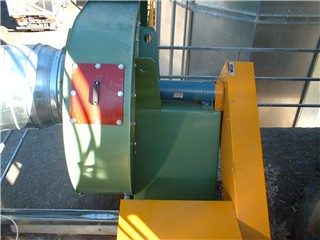

Ventilatore centrifugo a trasmissione, completo di ripari, controllato da un apposito quadro con inverter che regola il regime di rotazione adattandosi alle particolari condizioni di utilizzo. In tal modo si ottiene un risparmio energetico.
