Composizione impianto

Impianto aspirazione completo per azienda del settore legno (produzione di serramenti), composto da:

silo di stoccaggio
estrattore a balestra e valvola stellare
linea per il trasporto del materiale estratto in caldaia
ventilatore centrifugo a trasmissione installato in cella insonorizzante
tubazione aspirante a presidio macchine per la lavorazione del serramento con serrande pneumatiche
sistema di ricircolo dell'aria filtrata
impianto rilevazione e spegnimento scintille

Immagini

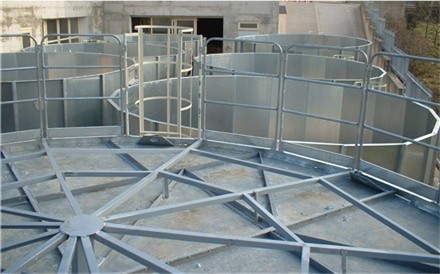

Silo parzialmente assemblato

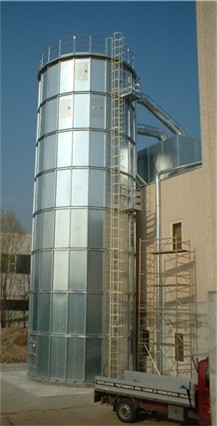

Silo di stoccaggio poggiato a terra, a forma poligonale componibile, completo di portine di accesso intermedie servite da scala e relativo ballatoio pedonabile. Possibilità di accesso al tetto data la pedonabilità e la presenza di parapetto a norma.

Nel silo sono installati inoltre una serie di pannelli antiscoppio certificati in conformità alla direttiva ATEX 2014/34/UE, oltre che un sistema antincendio.

sul tetto dello stabilimento la cella insonorizzante che contiene il ventilatore centrifugo

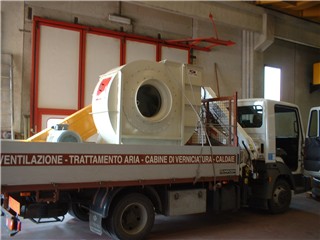

Ventilatore a trasmissione per il trasporto del materiale di moderna concezione con girante pale rovescio, onde ottenere elevati rendimenti.

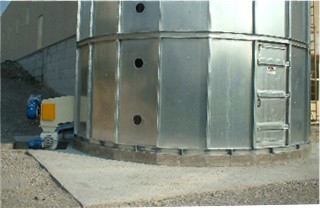

estrattore a balestra e valvola stellare

Estrattore a balestra, a portata regolabile, abbinato a valvola stellare collegata a sistema di trasporto pneumatico per lo scarico del materiale dal silo.

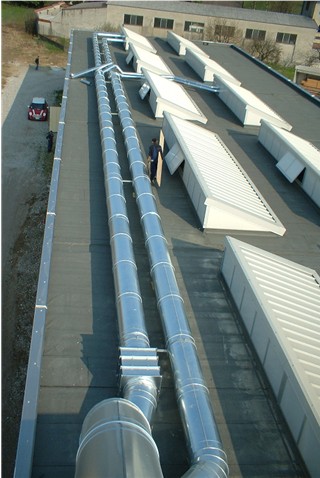

Tubazione aspirante e tubazione di ritorno aria; l'impianto ricircola l'aria aspirata dalle cappe sulle macchine reimmettendola nei carter delle stesse. Questo sistema permette di recuperare l'aria aspirata in modo da non disperdere calore durante il funzionamento invernale e non avere lo stabilimento in costante depressione.

L'impianto è completo di sistema di rilevazione e spegnimento scintille.

tubazione di collegamento con serrande pneumatiche

Vista interna delle tubazioni aspiranti e di ricircolo aria, entrambe dotate di serrande pneumatiche. Viene eseguita l'apertura e la chiusura automatica all'accensione e spegnimento del macchinario impiegato.
