Descrizione

Le celle filtranti, vengono impiegate per la depurazione di flussi gassosi contenenti polveri in modesta concentrazione (rispetto a quelli trattati dai depolveratori a controlavaggio), solventi e vapori, come ad esempio:

fumi di saldatura
nebbie oleose e fumi da lavorazione su macchine utensili con fluidi lubrorefrigeranti
lavorazioni della gomma (vulcanizzazione)
abbattimento di Composti Organici Volatili (solventi) tramite sistema a carboni attivi

Possono essere anche abbinate a cicloni separatori (posti a monte della cella) quando è necessario abbattere particelle di medio alta granulometria in alte concentrazioni.
La cella filtrante è costituita da un involucro di lamiera all'interno del quale sono ricavati gli alloggi per i vari stadi di abbattimento, oltre agli attacchi di ingresso ed uscita dell'effluente grezzo e depurato.

Caratteristiche

Realizziamo celle filtranti in svariate configurazioni, alcune peculiarità risultano:

ampio range di portate trattate
costruzione in lamiera zincata, acciaio verniciato, o acciaio inox
possibilità di alloggio di differenti stadi di abbattimento come: separatori di gocce, filtri a setto metallico o sintetico, filtri a tasche, carboni attivi, filtri semiassoluti o assoluti
sportelli di accesso agli stadi di abbattimento per una semplice manutenzione
scarichi condensa (per le versioni con separatori di gocce)
pressostato di serie per indicare la necessità di sostituzione dei setti filtranti
esecuzione compatta con possibilità di alloggiare il ventilatore sopra la cella (o nella sua struttura)

Immagini

Di seguito sono riportate alcune fotografie delle nostre celle filtranti, fare click sull'immagine per ingrandirla.

cella filtrante con separatore di gocce e filtri sintetici e ventilatore

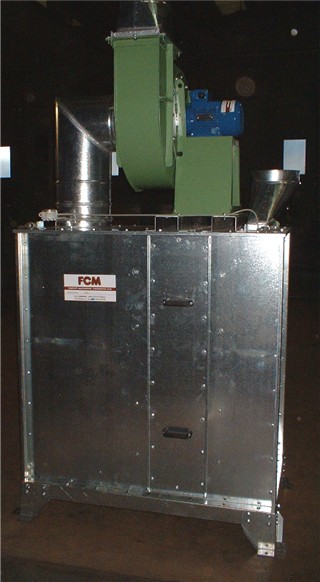

cella filtrante a tre stadi con ventilatore centrifugo incorporato
per fumi da lavorazioni macchine utensili

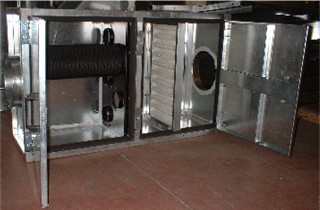

cella filtrante con carboni attivi sportelli aperti

piccola cella filtrante con cartucce di carbone attivo e
prefiltro sintetico per abbattimento solventi e odori

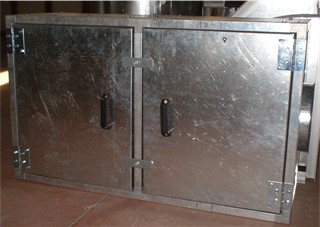

cella filtrante con separatore di gocce

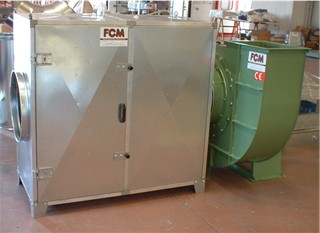

cella filtrante a due stadi con ventilatore centrifugo

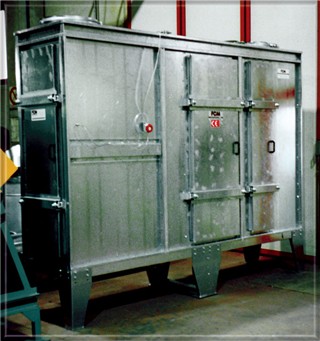

cella filtrante a tre stadi per verniciatura

cella filtrante a tre stadi di abbattimento

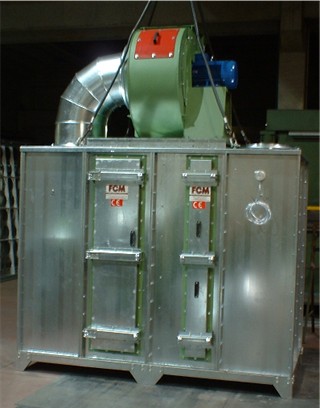

cella filtrante a tasche con ventilatore incorporato

cella con filtri a tasche e ventilatore centrifugo incorporato

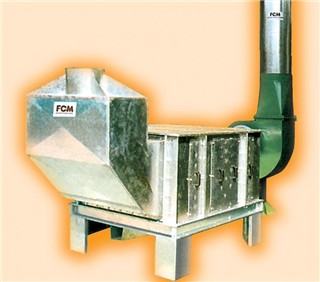

cella filtrante per nebbie oleose con ventilatore

cella filtrante con nebbie oleose collegata a ventilatore centrifugo

Realizzazioni

Esempio di realizzazione di ns. impianto con cella filtrante per fumi vulcanizzazione gomma
