FCM Campana - Impianto aspirazione con sottostazione e scarico in container (2)

Home > Realizzazioni > Imp aspirazione con sottostazione e scarico in container (2)

Composizione impianto

Impianto di aspirazione e stoccaggio di polveri e trucioli derivanti da lavorazioni meccaniche su materiali a base di legno. L'installazione risulta conforme alla direttiva macchine 2006/42/CE ed alla direttiva ATEX 2014/34/UE. L'impianto è composto da:

sottostazione filtrante modulare con coclea per lo scarico automatico in continuo
sistema di scarico polveri e trucioli con relativo trasporto pneumatico in container
container scarrabile per lo stoccaggio del materiale
n. 2 linee aspiranti con relativi ventilatori centrifughi a trasmissione e serrande pneumatiche

Immagini

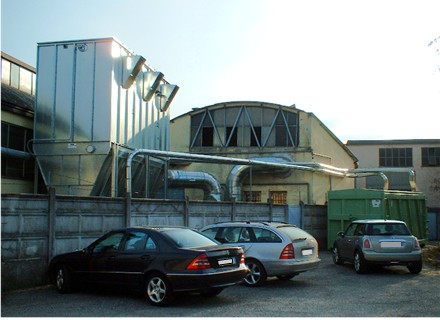

sottostazione filtrante con scarico container

ventilatori collegati alla sottostazione filtrante

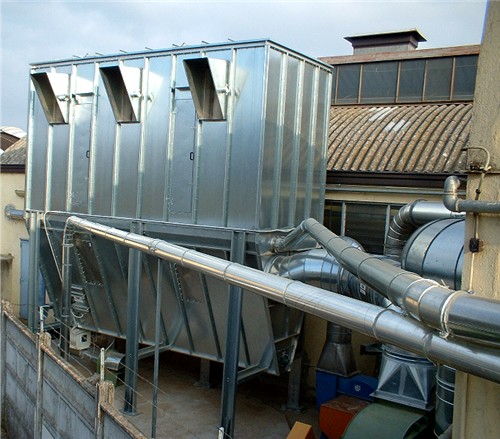

Sottostazione filtrante a maniche realizzata in lamiera zincata con sistema di scarico continuo del materiale e trasporto dello stesso in un container.

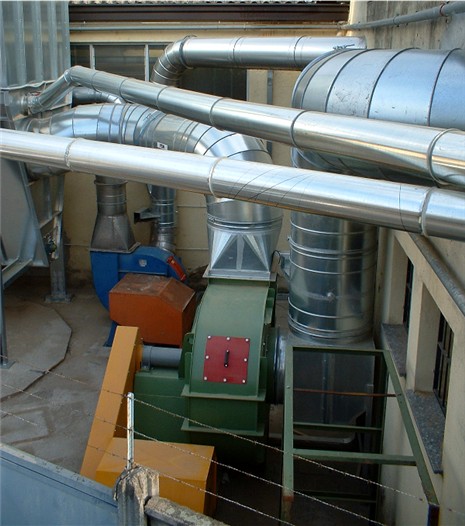

ventilatori centrifughi collegati alla sottostazione con relative tubazioni aspiranti e prementi

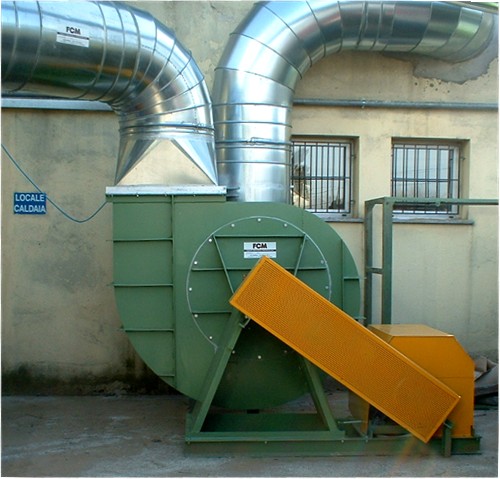

ventilatore centrifugo a trasmissione ad alto rendimento

Alla sottostazione sono collegati due ventilatori centrifughi a trasmissione relativi alle rispettive linee aspiranti. Le stesse sono dotate di serrande pneumatiche onde escludere la linea eventualmente non impiegata.

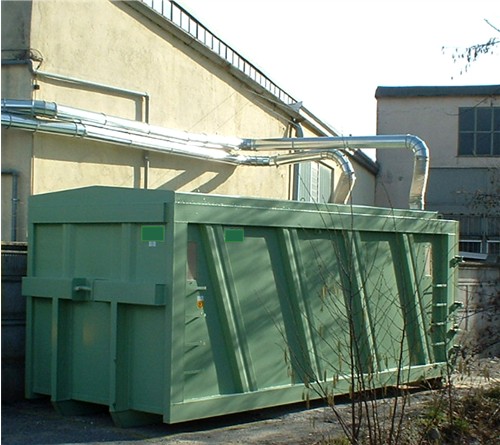

container scarrabile per lo stoccaggio di polvere e trucioli

Container a tenuta, trasportabile tramite apposito autocarro, per lo stoccaggio delle polveri e trucioli trasportati dal sistema pneumatico di scarico della sottostazione.

squadraborda collegata all'impianto di aspirazione

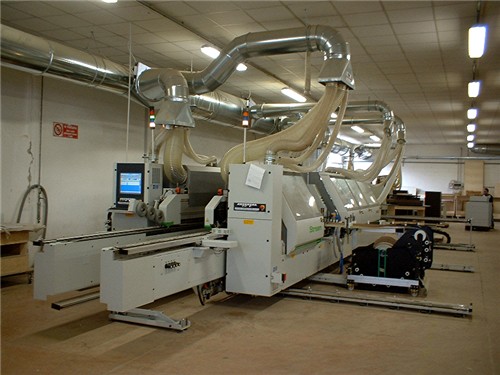

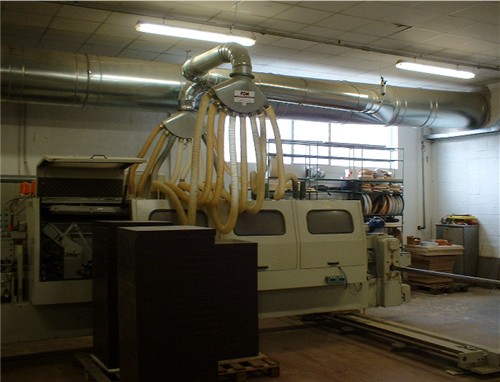

vista interna del reparto con i macchinari collegati: squadraborda e punto punto

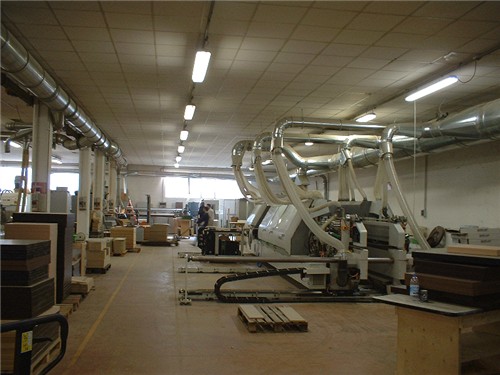

Tubazioni aspiranti suddivise in due linee collegate ai vari macchinari posti nello stabilimento.

Il collettore aspirante risulta dotato di serrande pneumatiche sulle discese alle macchine, in modo da poter escludere automaticamente le bocche aspiranti non impiegate.
