FCM Campana - Impianto aspirazione polveri zolfo con inertizzazione ad azoto

Home > Realizzazioni > Impianto aspirazione polveri zolfo

Composizione impianto

Impianto aspirazione e filtrazione polveri di zolfo, conforme alla direttiva ATEX 2014/34/UE e macchine 2006/42/CE, composto da:

depolveratore a controlavaggio
ventilatore centrifugo
tubazioni aspiranti in acciaio inox
serranda tagliafuoco REI 120
sistema di rilevazione scintille nei condotti
sistema di inertizzazione ad azoto per l'intero impianto

Immagini

depolveratore controlavaggio con ventilatore centrifugo

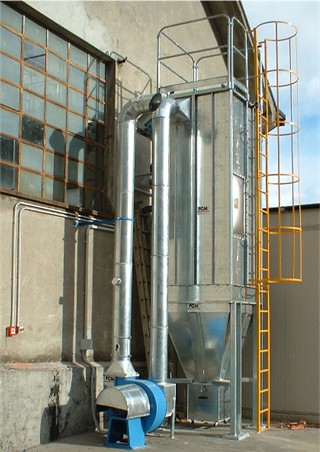

Depolveratore a controlavaggio con accesso alle maniche filtranti dal tetto, tramite appositi portelloni.
Ventilatore centrifugo direttamente accoppiato, collegato al depolveratore (funzionamento in depressione).

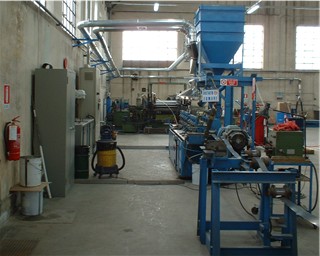

Tubazioni aspiranti, in acciaio inox, dislocate internamente allo stabilimento, complete di serranda tagliafuoco e di alloggiamenti per rilevatori di scintilla ed ugelli di immissione azoto.

quadri di comando impianto e sistema rilevazione scintille

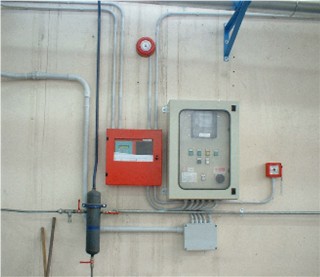

Quadro di comando impianto e centralina di controllo sistema rilevazione scintille

unita di immissione azoto a funzionamento automatico

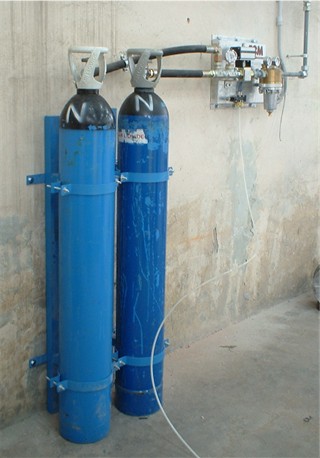

Sistema automatico di immissione azoto, completo di raccorderia, valvole e riduttore di pressione
