Descrizione
Produciamo generatori di aria calda alimentati a combustibile solido, ed in particolare a scarti di legno (trucioli, segatura, polveri, cippato, pezzi vari, ecc ...), sia a caricamento manuale che automatico; in quest'ultimo caso possiamo anche realizzare l'automazione completa per il prelievo del combustibile direttamente dal silo di stoccaggio.Il principio di funzionamento è il seguente: l'aria da riscaldare viene prelevata tramite un ventilatore, ed immessa all'interno del corpo caldaia, a contatto con la camera di combustione e lo scambiatore di calore, ed espulsa nella zona superiore del generatore; da qui può essere immessa direttamente in ambiente o opportunamente canalizzata. Il carico del materiale può essere effettuato manualmente tramite lo sportello di carico, oppure affidato al sistema di alimentazione automatica che trasporta il combustibile tramite una coclea dal polmone di alimentazione al cestello posto alla base della camera di combustione.
Caratteristiche
produciamo ed installiamo generatori aventi le seguenti caratteristiche ed accessori:- serie piccola "GP" a caricamento manuale da 15.000 a 60.000 Kcal/h (17,5 - 70 kw)
- serie grande a caricamento manuale "GM" o automatico "GA" da 80.000 a 250.000 Kcal/h (93 - 290 kw)
- termostato aria che provvede all'avvio e all'arresto del ventilatore aria alle temperature impostate
- quadro di comando per la gestione del funzionamento
- possibilità di abbinamento ad un depuratore fumi: multiciclonico con relativo ventilatore per il tiraggio meccanico
- sistema di sicurezza posto sulla coclea di carico materiale
- polmone di alimentazione con rompiponte interno
- possibilità di abbinare un bruciatore a gasolio o a gas
- camera di combustione in acciaio inox
- rivestimento interno in tavellame refrattario
- differenti modalità di funzionamento: manuale, automatico, mantenimento
- controllo del tiraggio in anello chiuso tramite regolazione automatica del ventilatore fumi
- torretta di lancio per il collegamento alla canalizzazione aria calda con serranda tagliafuoco
- canne fumarie autoportanti in acciaio inox o acciaio da costruzione
Immagini
Di seguito sono riportate alcune fotografie di generatori di aria calda, fare click sull'immagine per ingrandirla.

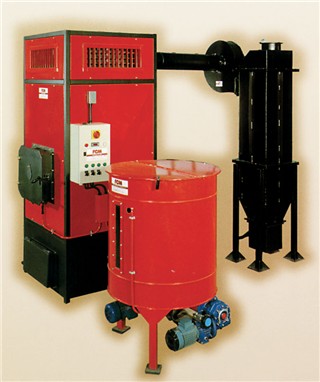

generatore ari calda a caricamento automatico completo di multiciclone,
ventilatore fumi e torrina di lancio aria calda con serranda tagliafuoco
generatore aria calda a caricamento automatico con abbattitore fumi
multiciclonico

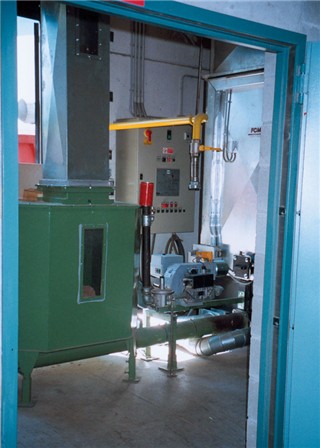

vista di locale caldaia con generatore caricamento automatico alimentato da
silo di stoccaggio, completo di bruciatore a gas

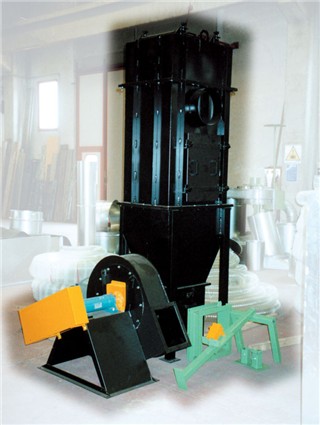

abbattitore multiciclonico per la depurazione dei fumi, completo di
ventilatore per il tiraggio meccanico

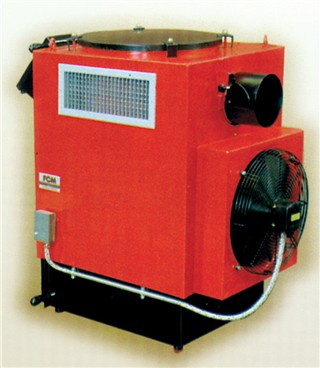

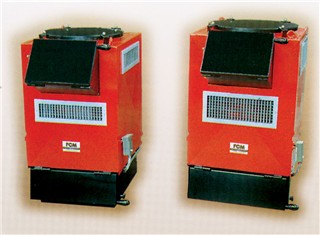

generatori aria calda a carico manuale serie GP funzionanti
a combustibile solido

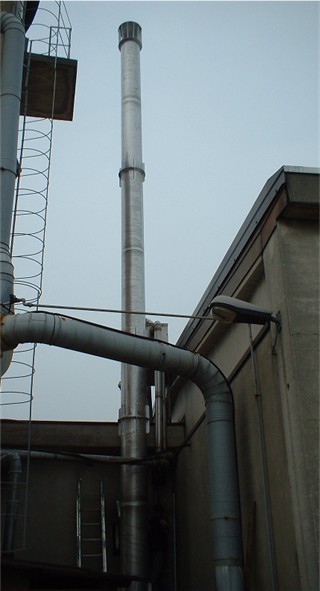

canna fumaria autoportante in acciaio inox
