Descrizione
La cabina di verniciatura viene impiegata per captare le particelle
di
vernice che non vengono depositate sul pezzo in lavorazione
(over-spray), così come i solventi liberati, in modo da
garantire che l'operatore stazioni in una zona sicura (ovvero con
concentrazione di sostanze pericolose al di sotto delle soglie limite
TLV). Questo viene realizzato attraverso l'impiego di una parete
aspirante posta frontalmente al pezzo in lavorazione (cabina di
verniciatura a flusso orizzontale od obliquo), o sotto il pezzo (cabine
a flusso verticale).
Successivamente la massa di aria e inquinati aspirata viene depurata
con sistemi a secco ed espulsa in atmosfera.
- in versione aperta, ovvero l'aria aspirata viene prelevata dall'ambiente in cui è posta la cabina
- pressurizzate, in questo caso la cabina forma un locale a se stante, con un sistema di immissione di aria (filtrata e riscaldata)
Caratteristiche
La nostra produzione include cabine a flusso orizzontale-obliquo, pressurizzate o aperte, alcune caratteristiche salienti ed accessori:
per cabine aperte- costruzione modulare o su misura per particolare esigenze
- sistema a due stadi di filtrazione con filtro a cartone e materassino
- materassino filtrante disposto su tutto il fronte aspirante
- pressostato differenziale per l'indicazione dell'eccessivo intasamento dei filtri
- quadro di comando con plafoniere di illuminazione
- possibilità di alloggiare un terzo stadio di abbattimento a carboni attivi
- possibilità di posizionare il ventilatore sul tetto della cabina o a terra su di un fianco o posteriormente
- prolunghe laterali con profondità a scelta
- possibilità di alloggio plenum di reintegro aria estratta
per cabine pressurizzate
- configurazione standard o su misura (per dimensioni, altezze, forma ...)
- realizzazione della pannellatura del locale fuori polvere con pannelli coibentati, completa di porte scorrevoli ed uscite di emergenza
- realizzazione della zona di verniciatura e di una separata zona di appassimento (entrambe pressurizzate)
- posizionamento del pressurizzatore su tetto del locale o a parete
- pressurizzatore completo di batteria riscaldante acqua-aria
- quadro di comando con sistema di regolazione della temperatura in anello chiuso
- pressostati per l'indicazione di eccessivo intasamento dei setti filtranti
Immagini
Di seguito sono riportate alcune fotografie di cabine di verniciatura, fare click sull'immagine per ingrandirla.

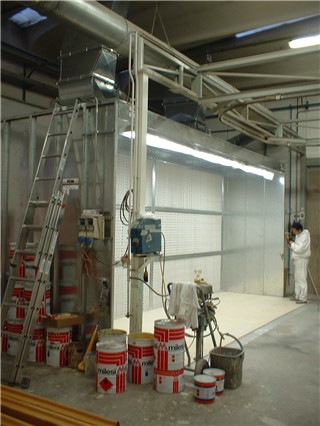

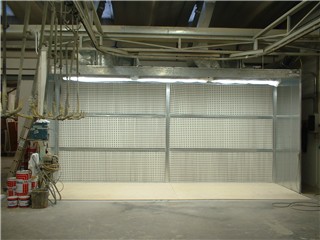

cabina di verniciatura a secco con fronte 6m, completa di binario aereo per il trasporto dei pezzi

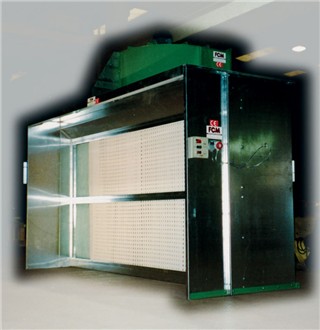

cabina di verniciatura a secco con fronte 4m versione aperta

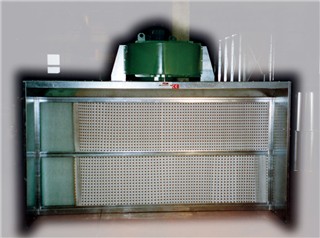

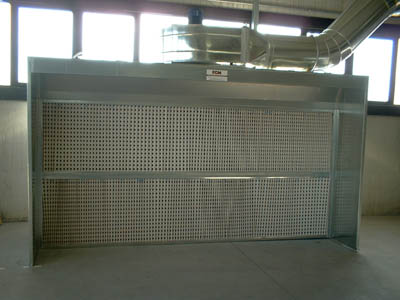

cabina di verniciatura a secco in versione aperta

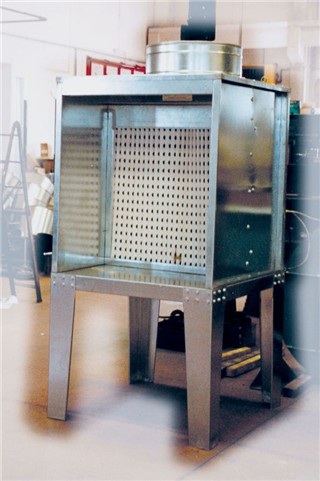

mini cabina di verniciatura a secco a singolo fronte aspirante

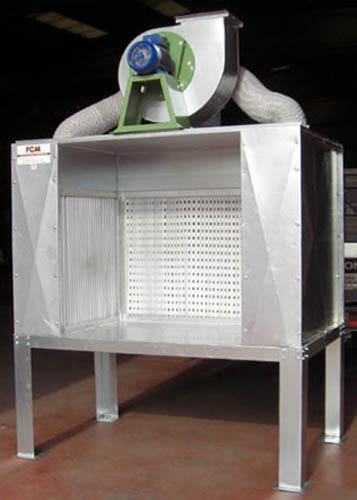

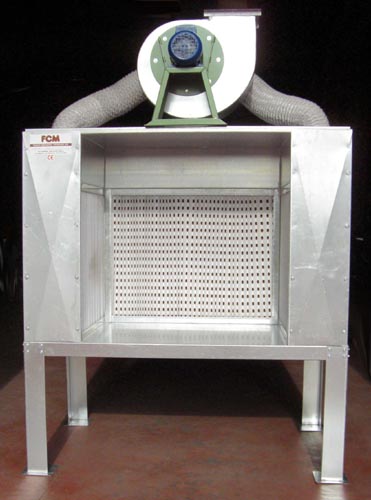

mini cabina di veniciatura a secco dotata di tre pareti aspiranti (frontale, laterale destro e sinistro)
